신형 형상 조도 측정기 Avant 설치 리뷰
25.07.04
안녕하세요. 마이크로텍입니다.
오늘은 마이크로텍이 미쓰도요 신형 형상 조도 측정기 Avant FTA-S8D3000의 설치후기를 전하도록 하겠습니다.
충남 천안에 위치하고 있는 자동차 2차전지 부품류 가공업체인 고객사는 기존에 보유하고 있던 3차원측정기로는 미세형상의 측정과 r값 측정이 불가하거나 모호한 부분이 있어서 제품의 정확한 측정이 어려워 장비의 추가도입을 고려하는 상황이었습니다.
저희 마이크로텍에 장비 도입을 문의한 고객사는 초품 양산을 앞둔 상황에서 갑작스러운 설계구조 변경 및 Audit를 앞둔 상황에서 시간적 여유가 없는 상황이었고, 처음에는 형상측정기와 조도측정기 각각 2대를 구매하는 것을 검토하였지만 측정 시연 시 미쓰도요 신형 형상 조도 복합 측정기의 장점인 핫-스왑(전원을 off하지 않고 손가락 하나로 간편하게 형상-조도 측정 전환기능)기능을 경험하고 형상 조도 복합 측정기 1대로 진행하기로 결정하였습니다.
미쓰도요 신형 형상 조도 측정기 Avant FTA-S8D3000
FORMTRACER Avant 시리즈는 윤곽 형상 측정과 표면 조도 측정을 한 대로 처리는 하이브리드 측정기입니다.
- 최대 80mm/s, Z2축 (컬럼 상하 움직임): 최대 30mm/s 이동 속도 향상으로 전체 측정 시간을 단축합니다.
스트로크속도가 기존 기기의 약 3배 향상되었으며, 안전 운전을 고려하여 스타일러스 다운에 의한 워크 접촉은 천천히 이루어집니다.
- 워크 접촉은 측정기가 자동으로 감지하여, 기존 기기의 3배 속도로 빠르게 측정 가능 상태로 전환되는데요. 측정자가 인지하지 않아도 측정 시간이 크게 단축되며, 측정 효율이 향상됩니다.
- 측정 시작 위치에서 측정 데이터 획득까지의 도움 거리를 극한까지 줄여 0.05mm 를 달성하였습니다. 측정 길이 확보가 어려운 단면이나 협소한 영역의 측정을 효과적으로 지원한다는 장점을 가지고 있습니다.
경사면 측정과 고정밀 자동화
- 경사면 측정을 효과적으로 수행하기 위해 경사 각도 ±45° 범위 측정이 가능한 X축 구동부 경사 기구가 장착되어 있습니다.
- 기존 윤곽 검출기에서 측정 오차 발생 원인이었던 원호 직동 변환 기구를 제거하여, 스타일러스 끝의 원호 궤도를 직접 읽을 수 있는 신개발 고정밀 디지털 원호 스케일을 탑재하였습니다.
- 검출기 및 구동부의 모든 케이블을 본체 내부로 배선하여, 배선 마찰로 인한 측정 오차를 없애고 고정밀 측정과 고속 이동을 지원합니다.
검출기 교체 최적화 및 자동화(Hot-Swap)
- 윤곽 검출기와 조면 검출기 교체 시 컨트롤러의 전원 OFF가 불필요하며, 공구 없이 착탈 가능한 메커니즘(Thumb Turn Clamper)이 적용 되어 교체 시간을 기존의 약 1/4(약 30초)로 단축 할 수 있습니다.
- 가이드 핀에 의한 위치 결정으로 검출기 교체 시 재현성을 높이며, 자동 측정 프로그램 운영을 더욱 효과적으로 수행할 수 있습니다.
- 양측 원뿔 스타일러스와의 조합으로 상·하 표면 연속 측정이 가능하며, 측정이 어려웠던 나사의 유효 직경도 상·하 연속 데이터 활용으로 쉽게 분석 가능합니다.
- 마그넷 암, 검출기 커버 충돌 감시 기능을 통해 고속 이동에서도 안전한 측정이 가능하며, 자동화 옵션을 탑재하여 측정 준비부터 수행까지 자동화되었습니다.
- 스타일러스의 측정면에서의 갑작스러운 낙하를 감지하여, 측정을 중단하고 낙하 속도를 조정하여 스타일러스 손상을 방지합니다.

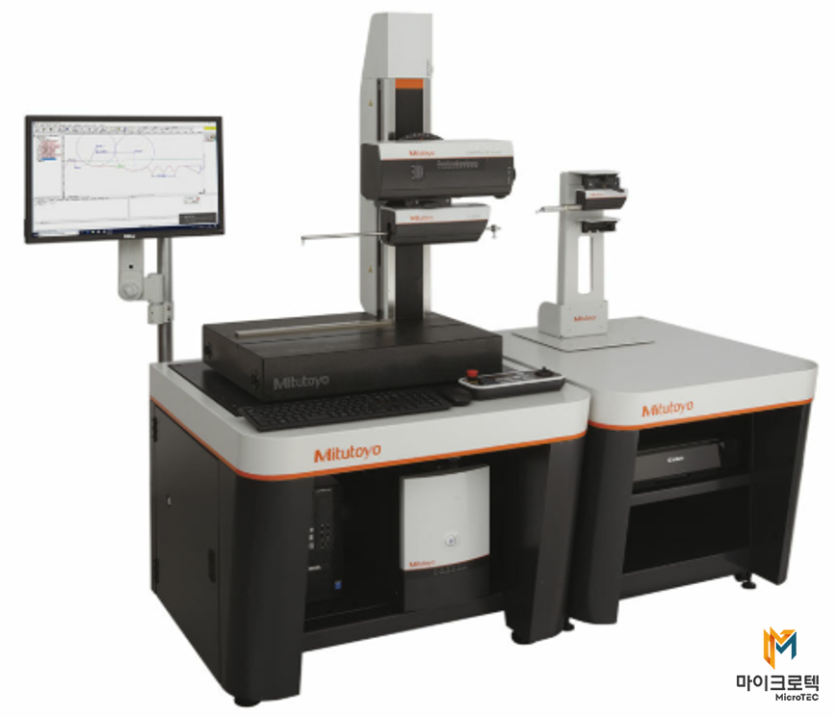

에어 공급식 Mitutoyo 정품 자동레벨링 방진테이블에 설치완료된 형상조도 복합측정기 AVANT
형상 조도 측정기의 경우 정밀장비이기 때문에 설치환경이 매우 중요합니다. 따라서 설치될 장소의 조건을 꼼꼼하게 확인한 후 설치해야 기기의 성능을 제대로 발휘할 수 있습니다.
특히 설치장소의 온도와 습도 조건도 중요하지만 0.0001㎛ 단위로 조도측정을 하기 위해서는 무엇보다 진동 여부가 중요했는데요.
저희 마이크로텍은 장비 설치 전문가와 함께 전문 진동측정기로 측정한 데이터를 바탕으로 하여 미쓰도요 에어 공급식 자동 레벨링 방진 테이블을 설치하기로 결정하였습니다. 설비를 설치할 때에도 특히 진동에 주의하며 전문도비를 이용하여 설비를 안착하였으며, 이후 설치 정도검사, 교육, KORAS인증까지 일사천리로 완료하였습니다.
간편하고 직관적인 조작패드. 구동 속도를 실시간으로 제어할 수 있으며, 파트프로그램 작성을 지원하는 버튼을 새롭게 별도탑재하여 조작성이 더욱 향상됨.
윤곽 형상 검출기 C-3200
조도 검출기 S-3000
정밀 XY이동 테이블
설비 설치가 완료된 후 고객사도 저희 마이크로텍과 상담 후 상담→측정의뢰→견적 및 발주→납품/설치→교육→코라스인증까지 이 모든 과정이 10일 만에 완료되는 초고속 진행이 너무 만족스러웠으며 미쓰도요 형상 조도 측정기로 측정값을 산출하여 짧은 시간에 고객사로부터 부품인증을 승인받게 되어 ROI(Return On Investment) 대폭 상승한 결과를 얻어 자사 품질팀뿐만 아니라 경영진까지 매우 만족스러워하셨다는 평가를 남겨주셨습니다.
저희 마이크로텍은 전문 상담을 통해 고객사의 상황과 니즈에 적합한 장비를 추천하고, 장비가 그 성능을 최대한 잘 발휘할 수 있도록 꼼꼼한 설치와 교육, KORAS 인증까지 빠른 속도로 진행하여 고객사가 정확한 측정과 효율적인 작업수행을 할 수 있도록 서비스를 제공하고 있습니다.
측정장비 도입을 고려하고 계신다면 언제든지 저희 마이크로텍으로 문의주시기 바랍니다.
고객사의 만족도로 보여드리도록 하겠습니다.
