안녕하세요. 마이크로텍입니다.

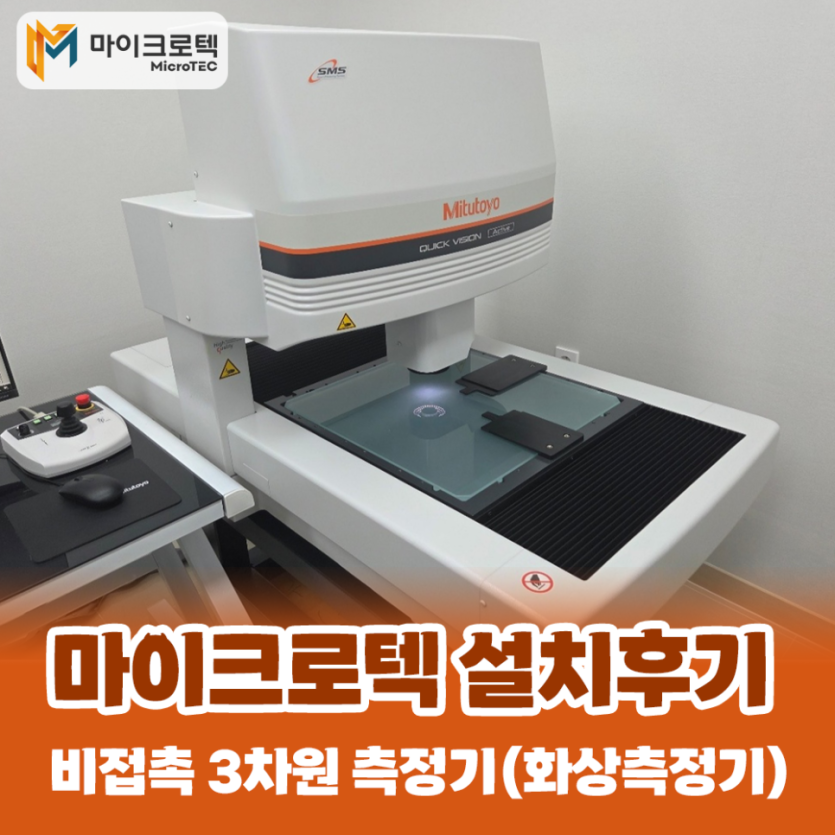

오늘은 마이크로텍이 미쓰도요 비접촉 3차원 측정기 Quick Vision Active 404의 설치후기를 전하려고 합니다.

이번에 장비를 설치한 고객사는 경북 구미 소재의 스마트폰 핵심부품 정밀 가공업체였습니다.

스마트폰의 핵심부품을 정밀가공하는 이 고객사는 기존에 수동형 비디오메타 2차원 측정기를 사용하고 있었습니다. 그러나 점점 작아지고 복잡해지는 측정 대상의 형상을 수작업으로 측정하다 보니, 측정 작업 과정에서 많은 시간이 소요될 뿐만 아니라 반복 측정 작업 시 오차가 발생하고 작업자 간 결과 편차도 커지는 문제로 인해 효율성과 신뢰성이 저하되는 애로사항이 있었습니다.

이러한 어려움을 해소하기 위해 보다 정밀하고 자동화된 측정 시스템을 도입하고자 저희 마이크로텍에 문의를 해오셨습니다. 상담 결과, 고객사에 적합한 미쓰도요 비접촉 3차원 측정기 Quick Vision Active 404를 추천하였고, 장비 설치까지 완료하였습니다.

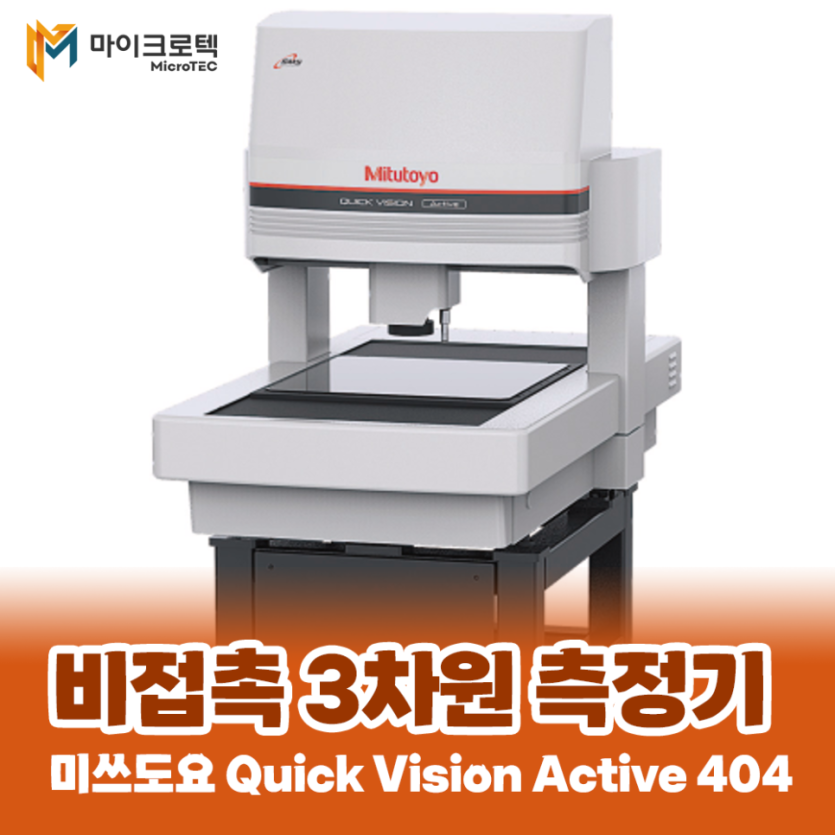

미쓰도요 Quick Vision Active 404는 중소형 측정물에 적합한 비접촉 3차원 측정기로 수준높은 정밀도와 높은 배율 및 자동 편의 기능은 물론이고 동급의 타 브랜드 3차원측정기보다 우수한 Z축 측정정도를 가지고 있으며, 성능에 비해 저렴한 도입가격으로 고객들의 만족도가 높은 비접촉 3차원 측정기입니다.

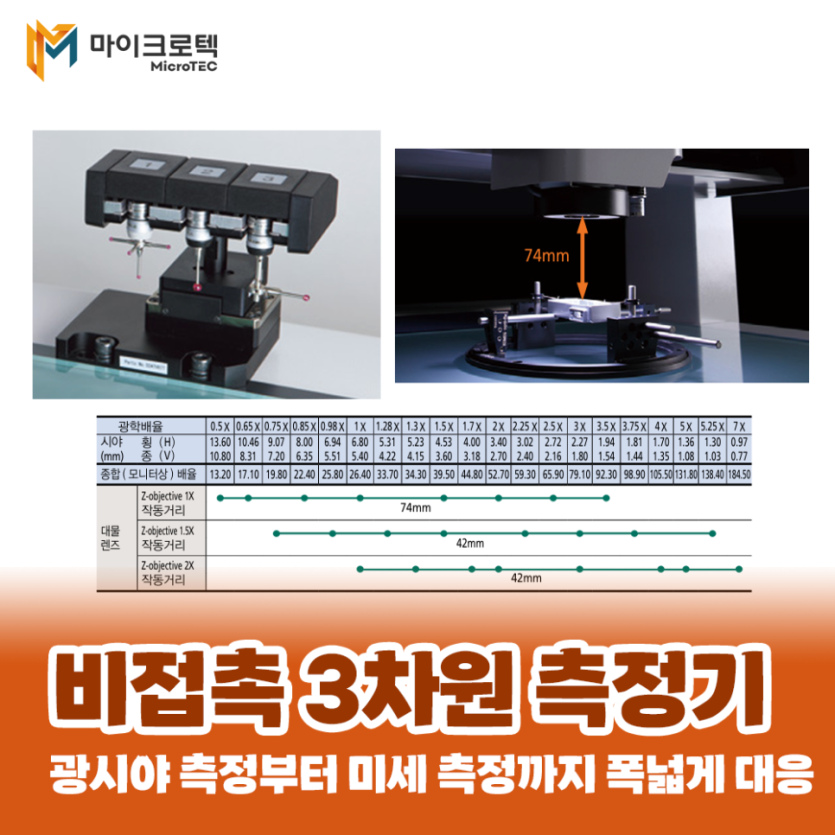

컬러 카메라 및 자동 줌 렌즈 및 교환식 대물렌즈를 채용하여 사용 편의성을 향상시켰습니다. 2배 대물렌즈를 사용 시 광학7X(최대14X 줌) 기능으로 모니터상 185~370X의 광학 고배율 측정이 가능합니다.

또한 터치 프로브를 장착하면, 비접촉과 접촉 측정을 자동 전환하며 복합 측정이 가능하며, 렌즈 작동 거리가 74mm로 측정 중 충돌 위험을 줄여 측정 대상 및 지그 설계의 자유도를 높이며 안정적인 측정을 지원합니다.

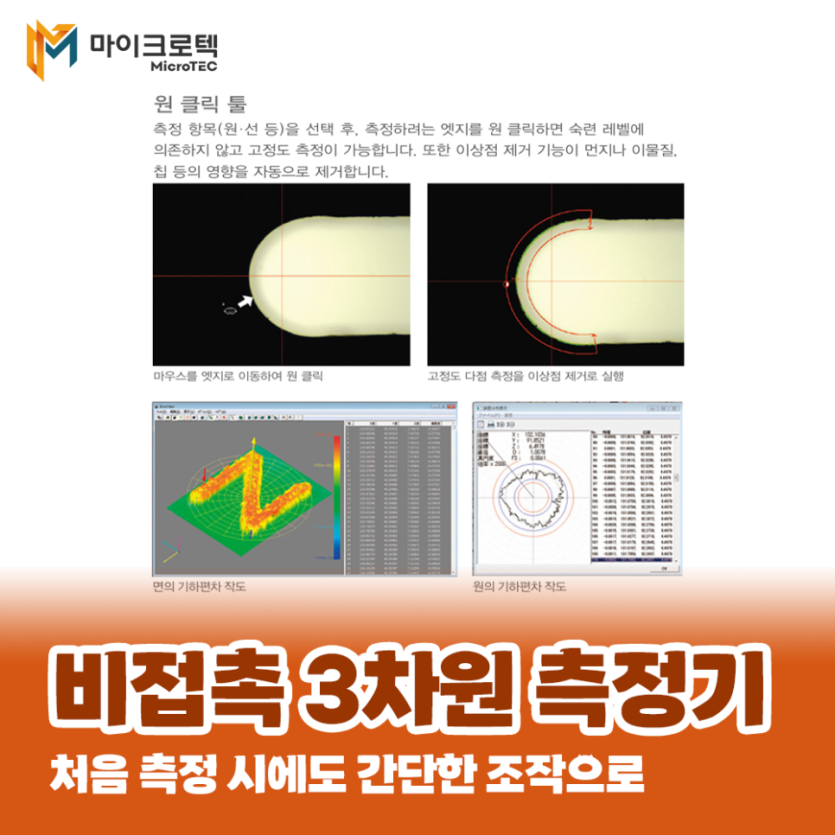

처음 측정 시에도 간단한 조작으로

원 클릭 툴 시스템으로 측정 항목(원·선 등)을 선택 후, 측정하려는 엣지를 원 클릭하면 숙련 레벨에 의존하지 않고 고정도 측정이 가능합니다. 또한 이상점 제거 기능이 먼지나 이물질, 칩 등의 영향을 자동으로 제거합니다.

GV 그래픽스 기능으로 측정 도형 요소를 클릭만으로 좌표 작성·변경, 요소 간 연산, 진원도·평면도 등의 기하공차를 작성할 수 있습니다. 여러 요소의 사각형 선택으로 피치 측정의 자동 측정 프로그램이 작성되는 편리한 기능도 탑재되어 있습니다.

또한, 티칭으로 수집한 이미지를 표시하여 측정 위치로 손쉽게 이동할 수 있다는 장점을 가지고 있습니다.

정밀 측정 장비의 도입도 중요하지만, 그에 적합한 환경 구성이 우선이 되어야 하는데요.

장비 설치 전, 마이크로텍의 전담 엔지니어가 고객사의 측정실을 면밀하게 점검한 결과, 측정실 양쪽에 창문이 있어 외부 광에 의한 조도 변화가 발생하고 있었습니다. 이는 비접촉 3차원 측정기 운용에 영향을 줄 수 있는 요소였고, 고객사 역시 이를 빠르게 인지하셨습니다.

물론 미쓰도요의 비접촉 3차원 측정기는 실내 조도 변화에 따라 자동으로 광량을 조절하며 엣지를 정확히 검출할 수 있는 기능을 갖추고 있지만, 고객사는 최고의 측정 환경을 위한 별도의 전용 측정실 조성을 결정하셨습니다.

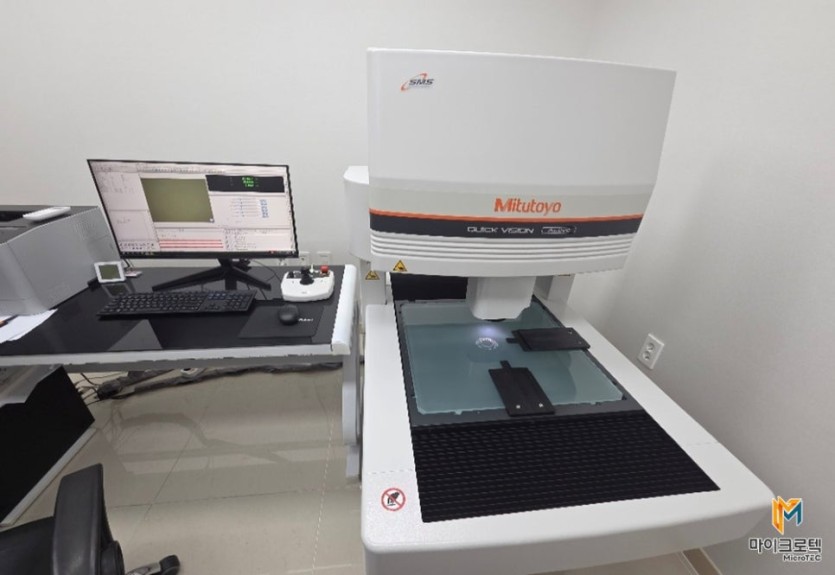

사방을 차단하고 일정한 조도를 유지할 수 있는 전용 3차원 측정실을 새롭게 마련한 후, 마이크로텍 전문 엔지니어 팀이 장비를 안정적으로 설치하고, 사용자 교육 및 KOLAS 인증까지 전 과정을 책임지고 마무리 해드렸습니다.

설비 설치가 완료된 후, 고객사도 저희 마이크로텍으로 후기를 남겨주셨는데요.

기존에는 사람의 눈에 의존하여 수동으로 측정하다보니 항상 긴장감과 피로감이 있었고, 반복 측정에도 신뢰도가 떨어졌었으니, 비접촉 3차원 측정기 도임 후 측정 시간이 대폭 줄어들었고, 더욱 정확한 측정 결과를 얻을 수 있게 되었다고 하셨습니다.

무엇보다도, 마이크로텍의 꼼꼼한 현장 점검과 설비 환경의 제안, 장비 설치 후 사용 교육까지 이 모든 전 과정에서 느껴지는 고객 중심 마인드에 깊은 인상을 받았다고 전해오셨습니다.

그 동안 사업체를 운영하면서 측정기 외에도 수 많은 설비를 검토 및 구입했지만, 이토록 진심을 다하는 업체는 처음이었고 단순한 장비 납품이 아니라, 진짜 파트너를 만난 느낌이었다는 평가를 남겨주셨습니다.

저희 마이크로텍은 단순히 장비 납품에서 끝나지 않습니다.

측정 환경의 진단부터 공간 설계, 정확한 설치, 교육, 인증까지 고객이 원하는 완벽한 품질관리 환경을 함께 만들어 가고 있습니다.

측정장비의 도입을 고려하고 계시나요?

그렇다면 언제든지 저희 마이크로텍으로 문의주시기 바랍니다.
